1º teste do telefone de latinha.

Hoje dia 23/05/2011 foi feito o primeiro teste do telefone de latinha...

Nós do grupo 8 conseguimos um total de 27 palavras, ficando em 3º lugar na sala ... somando por tanto 270 pontos no placar atual.


Esperamos melhorar nosso desempenho, testando com alguns recipientes diferentes para tentar atingir uma marca melhor.  pois não foi o esperado.


Por : ( Johnata, Thamyres, Maiara Cruz e Tais)

Associação de Capacitores ( Associação Mista)

ASSOCIAÇÃO MISTA

A associação mista funciona da seguinte maneira:

se temos um ciruito ABCD, que possui a forma de um retângulo, por exemplo, entre os terminais A e B existem 2 capacitores em paralelo, um de capacitância 3 e outro 5, como resultado da capacitância final temos a soma dos dois C = 8 F (farad), contudo ainda temos mais dois capacitores em série entre os terminais C e D, os dois com capacitância de 1 f, fazendo a soma segundo a regra temos uma capacitância final de 0,5 f, pronto, chegamos à parte na qual somamos o resultado.

Resumindo a associação mista é basicamente isso, capacitores em série e em paralelo juntos, contudo devem ser resolvidos separadamente. Voltando ao problema, agora só falta resolver através da regra de associação em série, já que os dois estão em lados opostos do retângulo associados em série, Capacitância final = 4,8 F

Associação de Capacitores ( associação em Paralelo)

ASSOCIAÇÃO EM PARALELO

Dois ou mais capacitores estão associados em paralelo quando seus terminais estão

ligados aos mesmos nós e, conseqüentemente, sujeitos à mesma diferença de potencial U.



É conhecido como um circuito paralelo um circuito composto exclusivamente por componentes elétricos ou eletrônicos conectados em paralelo (de conexão em paralelo, que é o mesmo que associação em paralelo ou ligação em paralelo). É uma das formas básicas de se conectar componentes eletrônicos. A nomeação descreve o método como os componentes são conectados.
Como demonstração, consideremos um circuito simples consistindo de duas lâmpadas e uma bateria de 9 V. Na ligação paralela, os terminais positivos das lâmpadas são ligados ao teminal positivo da bateria, e os terminais negativos das lâmpadas são ligados ao negativo da bateria, sendo esta ligação diferente da ligação série.
As grandezas que podem ser medidas neste circuito são R, a resistência elétrica (medida em ohms (Ω)); I, a corrente elétrica (medida em ampères (A), ou coulombs por segundo); e V, a tensão elétrica, medida (medida em volts (V), ou joules por coulomb).
A tensão é a mesma através de qualquer um dos componentes que estejam conectados em paralelo.
Para encontrar a corrente total, I, podemos utilizar a Lei de Ohm em cada malha, e então somar todas as correntes. (Veja Leis de Kirchhoff para uma explicação detalhada deste fenômeno). Fatorando a voltagem, que é a mesma sobre todos os componentes, nós temos
É conhecido como um circuito paralelo um circuito composto exclusivamente por componentes elétricos ou eletrônicos conectados em paralelo (de conexão em paralelo, que é o mesmo que associação em paralelo ou ligação em paralelo). É uma das formas básicas de se conectar componentes eletrônicos. A nomeação descreve o método como os componentes são conectados.
Como demonstração, consideremos um circuito simples consistindo de duas lâmpadas e uma bateria de 9 V. Na ligação paralela, os terminais positivos das lâmpadas são ligados ao teminal positivo da bateria, e os terminais negativos das lâmpadas são ligados ao negativo da bateria, sendo esta ligação diferente da ligação série.
As grandezas que podem ser medidas neste circuito são R, a resistência elétrica (medida em ohms (Ω)); I, a corrente elétrica (medida em ampères (A), ou coulombs por segundo); e V, a tensão elétrica, medida (medida em volts (V), ou joules por coulomb).
A tensão é a mesma através de qualquer um dos componentes que estejam conectados em paralelo.
Para encontrar a corrente total, I, podemos utilizar a Lei de Ohm em cada malha, e então somar todas as correntes. (Veja Leis de Kirchhoff para uma explicação detalhada deste fenômeno). Fatorando a voltagem, que é a mesma sobre todos os componentes, nós temos

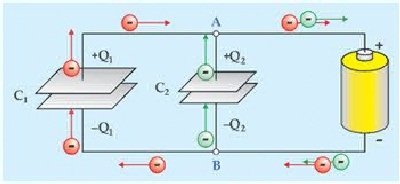

Na figura abaixo, os capacitores estão com seus terminais ligados aos mesmos nós A e B





Associação de Capacitores ( associação em serie)

ASSOCIAÇÃO EM SERIE.

Assim como os aparelhos em geral, os capacitores podem ser associados de vários modos, sendo os principais em série e em paralelo. Se numa associação encontramos ambos os tipos, chamaremos de associação mista.

Da mesma forma que os resistores, geradores e receptores, os capacitores também

podem ser associados ems érie, emparalelomistas. ou em associações

A. Associação em série

Dois ou mais capacitores estarão associados ems érie
nó, ficando, dessa forma, a armadura negativa de um ligada diretamente à armadura
positiva do outro.
Ao estabelecermos uma diferença de potencial elétrico nos terminais da associação,
haverá movimentação de elétrons nos fios que unem os capacitores até que estes
estejam completamente carregados.


Observemos a figura abaixo representando essa associação.

Ao ser conectado ao terminal positivo da pilha, a armadura do capacitor C1 fica
eletrizada positivamente e induz uma separação de cargas no fio que o liga ao capacitor
C2, atraindo elétrons para sua outra armadura que fica eletrizada negativamente e,
conseqüentemente, eletrizando a armadura positiva do capacitor C2, que por sua vez
induz uma separação de cargas no fio que une este ao capacitor C3, e assim por diante.
Esse fato nos permite concluir que:

– todos os capacitores ficam carregados com a mesma carga elétricaQ;

– a carga elétrica armazenada na associação é igual aQ, pois foi essa quantidade que

a pilha movimentou da armadura positiva do capacitorC1 para aarmadura

negativa do capacitor C3;

– por ser uma associação em série, a ddpU nos terminais da associação é igual à

soma das ddps individuais em cada capacitor.

Denominamos  Capacitor  Equivalenteddpaquele capacitor que, submetido à mesma

U que a associação, adquire a mesmacarga elétrica Q da associação.
